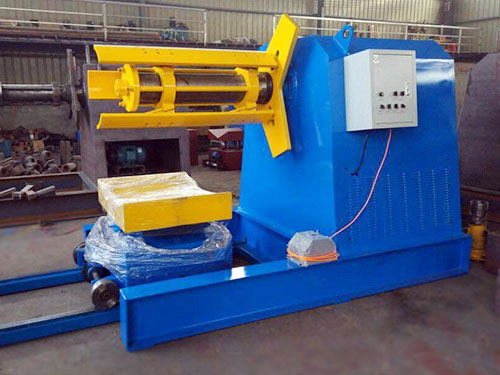

钢跳板设备的组成主要包括:放料装置、校平装置、自动送料装置、连续冲孔装置、冷弯成型主机、定尺切断装置、自动收料装置、电气控制系统等部件组成。

钢跳板设备主要功能:材料校平、自动去角、伺服自动冲密集滑孔、自动下料、自动成型、自动收料等。

钢跳板设备的优点:

1、自动化程序,减少人工操作;

2、工作效率不错,提高企业产能力;

3、整个工艺的生产流程稳定,提高产品的品质和一致性;

4、大批量生产,降低了生产成本。

钢跳板设备工艺流程:

带钢上料→钢卷放料→材料校平→精度适宜伺服送料→冲床组合式模具冲孔→精度适宜冷弯成型→切断→收料→电气控制系统

钢跳板设备的主要技术参数:

材料规格:Q235冷轧带钢,镀锌带钢

材料厚度:1.5-2.0mm(普通钢踏板)

2.0mm(欧式钢踏板)

0.8→1.2mm(韩式船用踏板)

生产速度:4-6米/分钟

生产规格:长度自由设定(可定制)

电压参数:380V/415V,50Hz, 3相

气源:0.5m3/Min;压力为0.7MPa

液压油型号:46#液压油

齿轮油型号:18#齿轮油

轧辊材质:GCr15数控加工;淬火处理,硬度达HRC58°-60°

驱动电机:变频电机驱动

总电机功率:约25kw

切断模具材质: Cr12MoV

传动模式:龙门式+独立传动齿轮箱

切断方式:液压切断

切断尺寸公差:≤ ±1mm(长≤3000mm)

操作系统:触摸屏人机界面操控

电气控制:三菱PLC程序控制

占地空间: 30*3*3米(长×宽×高)
